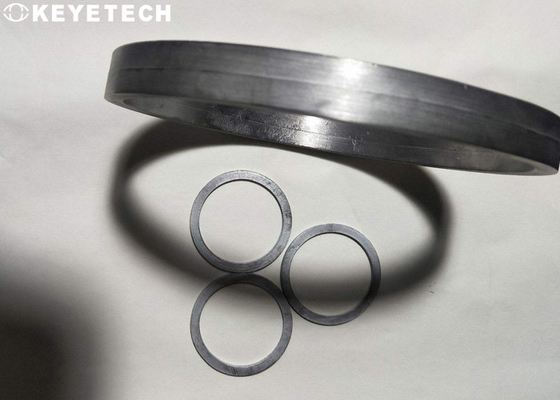

리드 코일 품질 관리를 위한 Aoi 기계적 품질 검사 머신 비전

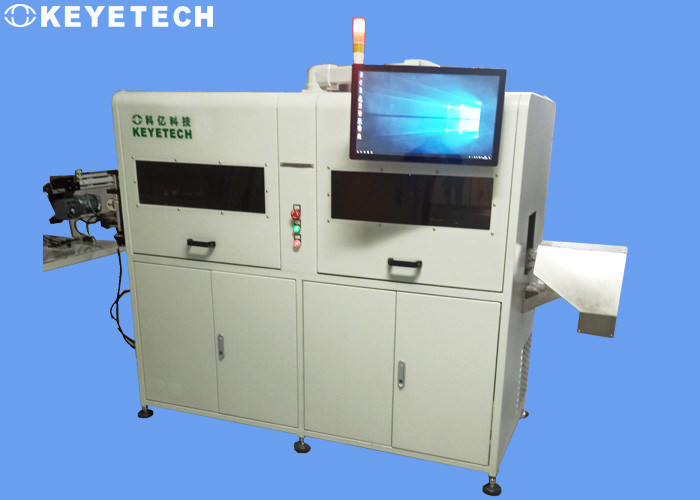

장비 특징 :

전체 시스템은 시각적 광학 하드웨어 (카메라, 렌즈, 조명 공급원, 제어 시스템), 탐지 시스템 소프트웨어 알고리즘, 결함 제품 거절과 계수 장치를 통합합니다. 정상적 검출 속도는 1분에 60개 부분입니다. 장비는 7*24 시간수 작동을 달성할 수 있습니다. 이것은 매우 생산 효율을 향상시킬 수 있습니다.

시스템은 4K 고화소 직선 어레이 인더스트리얼의 2개 세트로, 납 벨소리의 쪽 스레드 문제의 포괄적 검출을 만듭니다. 카메라.위와 바닥에 200만 화소 카메라가 있습니다. 시스템이 샘플 영상을 수집한 후, 그것은 AI 깊이인 학습 탐지 시스템을 통한 좋은 그리고 결함이 있는 제품을 판단하고, 온라인으로 결함 제품을 발견하고, 자동적으로 그들을 거절합니다.카운팅 기능은 완성품이 발견되고, 카운팅 정확도는 100%인 후에 달성될 수 있습니다.소프트웨어는 샘플 검출 기준과 소비자 사이트 위의 생산 인력을 공개할 것이고 결함 률을 제어할 수 있골지라도 비교의 정확도와 가장 그들의 생산 조건에 적합한 정확도 기준을 선택합니다.

탐지 기능다이어그램과 원리

카메라 위치도

탐지의 근본 원리 :


지정 스테이션에 이동하는 리드 코일 뒤에, 그것은 클램프 장치에 의해 잡히고 완전 원형을 위해 회전하기 위해 서보 모터에 의해 제어됩니다. 동시에, 옆 위의 조명 공급원이 있고 라인 스캔 카메라가 코일변의 해상도 스캔을 얻기 위해 동시에 이미지를 캡쳐합니다.검출 소프트웨어는 이 사진을 표준 샘플 영상과 비교하고, 상응하는 결점을 발견합니다.

결함을 확인하고 결함 제품을 제안하기 위해 인공지능 AI 알고리즘을 사용하여, 코일의 위와 바닥에 있는 구역 스캔 카메라는 위와 바닥으로부터 이미지를 수집하고 인지합니다.

검출 시스템 기능

• 체계 검출 기능을 가능하게 하고 마무리하세요
• 탐지 인덱스 파라미터와 정밀 조절
• 템플릿 샘플링과 저장, 샘플 검출 정보 스토리지와 리콜
• 카메라 입력 영상 보정 기능
• 역사적 생산 정보를 브라우징하고 수출하고 저장하면서, 시스템은 실시간 생산 정보 (자격 요금, 총샌산량, 속도, 기타 등등)을 게시합니다.
• 권한 관리는 로그인 계정에 근거했습니다 (일반적 연산과 같이 사용자들이 전혀 조정 파라메터 할 수있).
• 다음과 같이 (그와 같은 시스템의 기계적 동작과 조정 : 공기 밸브 타격 시간 조정, 카메라 트리거 시간 조정)
• 부가 기능은 파티 A에 의해 요구했습니다
