1.25L PET 병 AOI 포장 검사 장비 감지 시스템

장비 특징 :

장비 개관

전체적 장비는 기계적 메카니즘, 시각적 광학 하드웨어와 감지 시스템 소프트웨어, 결함 제품 거절과 계수 장치를 통합합니다. 정상적 검출 속도는 1분에 150개 부분입니다. 검출 기계의 디 엔트랜스와 출구는 현장 컨베이어 라인과 통합될 수 있고, 독립적으로 조화된 누출 탐지기, 베일러일 수 있고 다른 관련 장비가 매우 생산 효율을 향상시키는 1일 조종된 7*24 시간일 수 있습니다.

해상도 산업적 카메라의 10개 세트로, 전체적 검출 장비는 포괄적으로 병, 입과 병의 바닥의 외부의 외관 결점을 발견할 수 있습니다. 시스템이 샘플 영상을 수집한 후, 영상 처리 소프트 웨어와 표준화된 표본은 제품이 좋은지 아닌지 결정하기 위해 비교되고 분석됩니다. 좋은 상품과 결함 제품은 자동적으로 온라인으로 거절될 것입니다. 완성품이 발견된 후, 카운팅 기능은 실현될 수 있고, 카운팅 정확도는 100%입니다. 소프트웨어는 샘플 비교 표준을 공개할 것이고 이로써 결함 률을 제어하면서, 소비자 사이트 위의 생산 인력이 비교 정확도를 제어하고 가장 그들의 생산 조건에 적합한 정확도 기준을 선택할 수 있습니다.

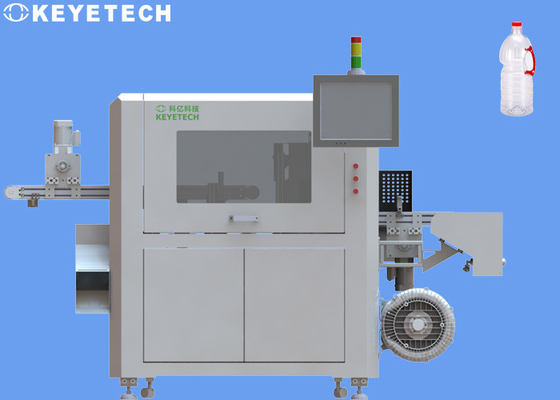

전체적 시설 구조는 아래의 그림에 나타납니다 :

이 검출 설비는 병의 출현을 발견하기 위해 깊은 학습을 사용합니다. 요즈음, 우리의 업체는 병 손잡이의 위치설정을 위한 더 좋은 솔루션을 가지고 있지 않습니다. 그러므로, 손잡이와 병 몸체의 손잡이 폐색 영역과 부분은 발견될 수 없습니다. 핸들 자체는 결함이 있습니다. 핸들 이 존재 또는 부재는 발견될 수 있습니다.

검출 프로세스는 다음과 같습니다 :

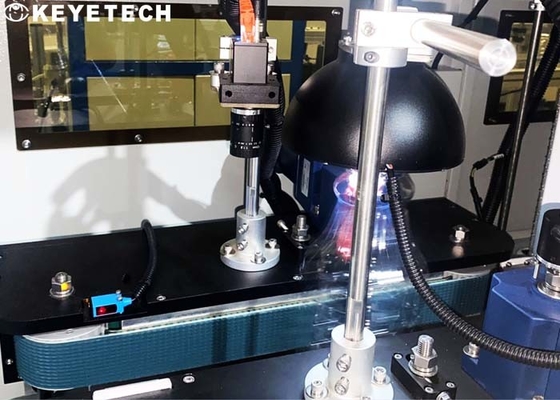

1. 병 몸체의 측면 표면을 위한 탐지. 단일 카메라 시야각 범위을 넘어 병 몸체와 키의 병 몸체의 특성을 고려해서 계획은 카메라를 상 하부 위에 설치하도록 설계되고, 각각이 광학 인테그레이팅 공동 모듈 의 2그룹으로 나눠진 산업적 카메라의 4개 세트, 산업적 카메라의 총 8 세트를 이용하고, 이미지화가 서로를 방해하지 않는다고, 각각 카메라의 인수 각도 범위가 위쪽에 수치에서 보여집니다.

2. 병의 외부 하부 표면을 위한 탐지. 병의 외부 최저인 것을 보류하기 위해 클램프 장치를 사용하고, 처리에 대한 외부 최저인 것의 이미지를 수집하기 위해 아래에 산업적 카메라의 1개 세트를 설치하고, 시각적 조명 공급원과 함께 그것을 사용하세요.

3. 보틀 마우스 지역의 탐지. 산업적 카메라의 1개 세트는 처리를 위해 보틀 마우스에서 안쪽의 이미지를 수집하기 위해 시각적 조명 공급원과 함께 사용하기 위한 병 몸체의 상부에 설치됩니다.

감지 내용 :

보틀 마우스의 문제 :

1. 접착제 ≥ 0.3 밀리미터 2의 보틀 마우스 부족. 보틀 마우스 결점, 녹 손상 ≥ 0.3 밀리미터 3. 보틀 마우스 변형 ≥ 0.3 밀리미터

병 몸체의 문제 :

1. 병 몸체는 약간 흽니다 : 자연광 하에 눈에 보입니다

2. 병 몸체는 분명히 스크래칭된 (전혀 고정 위치) ≥2*2mm입니다

3. 흑점, 병 body≥ 0.3 밀리미터에 음란

4. 병 몸체는 가라앉은 (압축 몰드, 전혀 고정 위치) ≥2*2mm입니다

5. 병 몸체는 흐리고 불투명합니다 : 자연광 하에 눈에 보입니다

핸들의 출현 사이의 문제 :

1. 핸들 ≥ 0.3 밀리미터에 접착제의 부족

2. 핸들은 ≥ 0.3 밀리미터를 도망갑니다

3. 핸들 하에 외부는 완전히 불어지지 않습니다

4. 핸들 하에 내부는 완전히 불어지지 않습니다

5. 핸들의 상부는 완전히 불어지지 않습니다

6. 핸들 하에 구부러지는 것으로 불기
