의약품 포장 검사 장비 PE 병에 대한 지침

PE 병 지침에 대한 약 포장 검사 장비

우리의 장점

검사원리

포장 오류를 없애기 위해 제품 제조업체는 각 바이알이 올바른 용량과 올바른 유형으로 포장되고 바이알이 제대로 밀봉되었는지 확인해야 합니다. 이 단계가 완료되더라도 가 들어 있는 최종 바이알은 관련 삽입물과 함께 올바른 상자에 넣어야 합니다.

이 작업을 수행하기 위해 포장 제조업체는 일반적으로 카톤 장비를 사용합니다. 포장 기계는 약이 담긴 약병을 포장 상자에 넣고 올바른 약 지침을 포장 상자에 넣는 데 사용됩니다. 이 작업을 완료하기 전에 올바른 상자와 올바른 삽입물이 포장 기계에 놓여 있는지 확인한 다음 바이알과 삽입물을 상자에 넣는 작업을 수행해야 합니다. 이 단계에서 기계는 최종 배송을 위해 상자를 밀봉하기 전에 약병과 지침이 있는지도 확인해야 합니다.

검사 내용

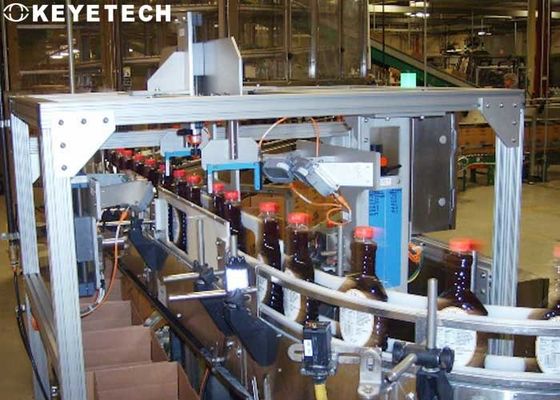

• 바이알은 컨베이어 벨트를 따라 운반되어 100/분의 속도로 포장 기계에 들어갑니다. 평평하게 놓인 포장 상자는 흡입 메커니즘에 의해 자동으로 열리고, 조립된 비전 시스템에 의해 이미징이 수행됩니다. 상자에 있는 관심 영역의 코드를 판별한 후 카메라 인터페이스를 통해 해당 정보를 PLC로 전송합니다. PLC에서는 실제 촬영된 코드와 알고 있는 올바른 코드를 비교하여 검출 단계에 적합한지 여부를 판단합니다.

• 두 번째 카메라를 사용하면 삽입된 코드가 캡처되고 이 정보도 인터페이스를 통해 PLC로 전송됩니다. 이 검사 단계가 완료되면 기계식 캠 기반 메커니즘을 사용하여 컨베이어 벨트에서 약병을 집어 지침과 함께 패키지에 넣습니다. 약병을 상자에 넣은 후 상자는 약병과 지침이 모두 있는지 확인하기 위해 두 번째 검사점으로 이동합니다. 두 번째 체크포인트에서는 카메라가 열린 상자 위에 배치됩니다. 카메라에서 캡처한 이미지 데이터는 호스트 컴퓨터로 전송되며, 호스트 컴퓨터에서 머신 비전 소프트웨어가 유리병과 지침이 있는지 여부를 결정합니다.

• 분석 결과는 카메라에서 PLC로 전송된 후 알려진 합격/불합격 기준과 다시 비교됩니다. 상자는 컨베이어 벨트를 따라 운반되며, 이 과정에서 상자 코드, 지침, 포장 및 지침이 올바르게 포장되었는지 여부 등의 정보가 각 상자와 연관될 수 있습니다. 그런 다음 PLC를 사용하여 공기 실린더를 구동하여 컨베이어 벨트에서 적격 포장 상자를 밀어내는 동시에 적격 포장 상자를 재활용 스테이션으로 보냅니다.

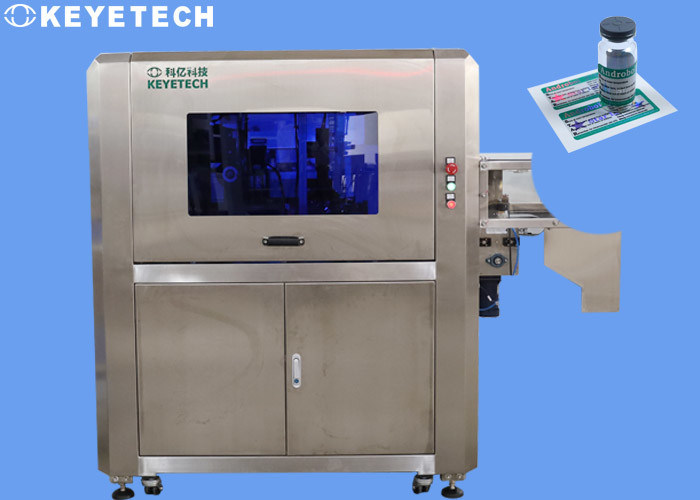

장비의 특징

1. 표적의 존재 또는 부재를 검출하기 위해;
2. 사용 설명서가 누락되었는지 확인하세요.
3. 검사 대상의 위치와 방향을 결정합니다.
4. 온라인 동적 감지를 실현할 수 있으며 검사 대상은 머물 필요가 없습니다.
5. 감지 정확도는 조정 가능합니다.
6. 감지 속도: 감지 결과 표시에 대한 카메라 캡처는 150ms 이내에 제어되며 전체 감지 속도는 파이프라인의 전송 속도와도 관련됩니다.
7. 발견된 문제를 문자로 변환하여 EXCLE 파일에 저장하면 데이터 처리 및 인쇄에 편리합니다. 시스템이 품질 문제를 감지하면 경고, 거부 또는 기타 제어 신호를 제공하고 NG 이미지를 저장하여 쉽게 볼 수 있습니다.
8. 시스템에는 자체 학습 기능이 있으며 학습 과정은 작동하기 쉽습니다.
9. 이 시스템에는 근거리 통신망 간의 통신 기능이 있습니다.
