아이스크림 플라스틱 컵 300pcs/Min를 위한 3D HMI 지상 검사 장비 기계

검출 성능은 다음과 같습니다 :

점검 원리

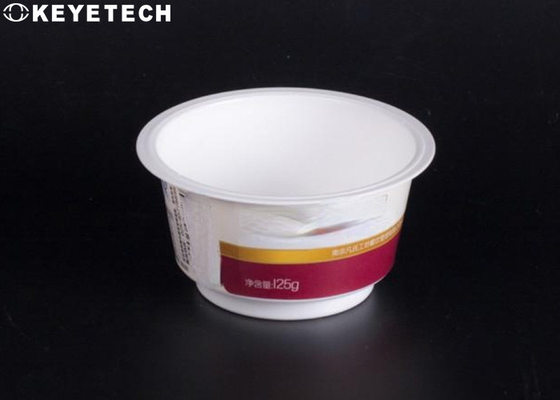

아이스크림 플라스틱 컵은 일반적으로 다양한 아이스크림 컵과 소비자들을 제공하는 음료 상점, 뜨겁고 냉각 음료 상점, 밀크 차 상점, 호텔, 식당과 커피숍에서 사용됩니다. 아이스크림은 인기있고 아이스크림의 패키징이 소비자들로부터 더 주의를 끌었습니다. 제품 품질의 직관적 명시도, 사용자들에게 아름답고 매력적일 뿐만 아니라 아이스크림의 패키징은 있습니다. 패키징의 생산 과정에서 생산 원료와 생산 과정의 영향에 기인하여 월드컵의 표면은 흑점, 오일 얼룩, 황반 (다른 색), 이질 물질, 기타 등등과 같은 결함의 계속 변화하는 온도를 가질 것입니다. 다양한 크기의 월드컵 때문에, 매뉴얼 검출 속도는 상대적으로 느립니다. 이 경우에, 크아이 기술에 의한 지적 머신 비전 탐지의 디자인과 생산은 잘 육체 노동을 대체하고 검출 속도를 향상시킬 수 있습니다.

탐지 시스템에 대한 개관

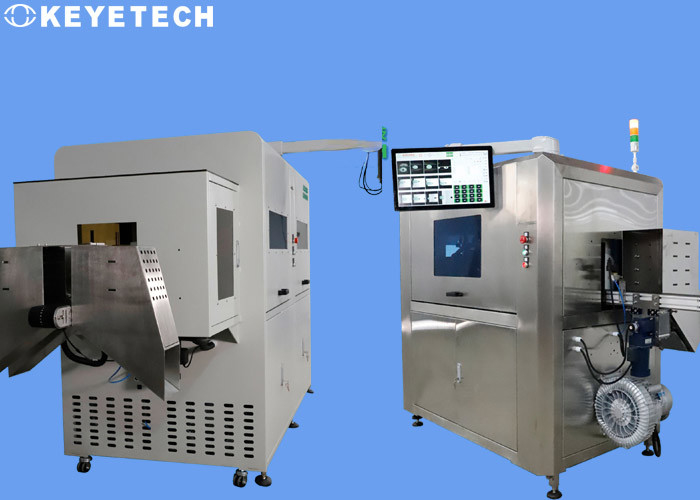

전체적 장비는 승강기, 완료기와 시각적 검출 장비를 포함합니다. 정상적 컨베잉 검출 속도는 1분에 300개 부분입니다. 검출 장비는 플라스틱 컵의 외모에 모든 범위의 결점 검출을 수행하기 위해 고화소 산업적 카메라 시스템의 8개 세트를 갖추고 있습니다. 그것은 독립적으로 고객의 사이트에 배열될 수 있고, 고객의 사이트의 특별한 생산 필요에 따라 먼지 제거와 소독과 같은 생산 가입자 회로를 갖추고 있을 수 있습니다.

시스템이 샘플링된 후, 영상 처리 소프트 웨어는 제품의 특성을 분석하기 위해 표준화된 모델과 비교해서 있고 그리고 나서 좋은 그리고 나쁜 제품이 판단되어지고 결함 제품이 자동적으로 온라인으로 제거됩니다. 완성품이 발견된 후, 그 카운팅 비닝 기능은 실현되고 카운팅 정확도가 더 레인지 이내에 N~(N+ 10) 입니다. 소프트웨어는 샘플 비교 표준을 공개할 것이고 고객의 현장 운영자가 비교 정확도를 제어하고 이로써 빠르고 정확한 검출, 단순하고 사용하기 쉬운 작업의 특성으로, 결함 률을 제어하면서, 가장 그들의 생산 조건에 적합한 정확도 기준을 선택할 수 있습니다.

감지 내용

1. 이번에 플라스틱 컵에 대한 수요에 대응하여, 우리의 회사의 디자인 설계는 다음과 같습니다 :

-우리의 회사는 월드컵 입, 월드컵 신발창, 월드컵 내부 바닥, 컵 몸체 주변, 컵 가장자리와 타지역의 결함을 발견하기 위해 산업적 카메라 검사 시스템의 8 일련을 설계하고 구성합니다.

엘리베이터와 특별한 마감이 재료 마감 메커니즘을 위해 기계화한 우리의 회사 사용이 이것 -에 계획을 세웁니다. 월드컵의 특수 상황 때문에, 폭포형 월드컵 완료기는 사용될 수 없습니다. 샘플이 탐색한 후, 떨어지는 트래이 타입 컵 완료기는 품질을 보증하는 전제 하에 또한 사용될 수 있습니다. 고속 작동을 달성하세요.

 카메라 설치국의 계통도는 다음과 같습니다 :

검출 설비는 사용 동안 정기적으로 유지되고 청소될 (컨베이어 벨트 크리닝, 카메라 세정, 기타 등등과 같이) 필요가 있습니다. 검출 설비 자체는 탐색되는 샘플에 이차적 오염원들을 야기시키지 (파편들, 미세 발포제, 기타 등등과 같이) 않을 것입니다.

조직 구성

1. 기계 부분

투과 부는 모든 송신 장치와 전자 하드웨어를 가져가는 시스템의 핵심 구성 요소입니다.

2. 전자 하드웨어 부품

전자적 하드웨어 부분은 산업적 카메라와 산업적 렌즈, 조명 공급원들, 트리거, 솔레노이드 밸브 (폐기물을 거절하세요), (전기적이고 논리적 제어에 대한 책임이 있는) 시스템 전기 제어 박스, 스레에-컬러 경고등과 17 인치 터치 스크린을 포함합니다.
