결함 탐지를 위한 ODM 선풍기 잎 산업 검열제도 aoi 장치

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	KEYE
인증:	NO
모델 번호:	KVIS-G

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	negotiable
포장 세부 사항:	훈증 없는 목재
배달 시간:	4 내지 6 주
지불 조건:	L/C, T/T

상세 제품 설명

카메라의 수:	6개 세트	운영 환경:	GMP 워크샵
거짓된 비율:	0.5%	기능:	품질 분석기
세일즈 포인트:	압축된 공기 (비오염)	애플리케이션:	ODM 선풍기 블레이드 공업 검사 시스템
ODM / OEM:	이용 가능합니다	정보 스토리지:	이용 가능합니다
강조하다:	ODM 산업용 검사 시스템 , aoi 산업용 검사 시스템 , 산업용 aoi 장치

3, 점검 범위

모델	카메라의 수	특색 있는 화제 숫자	점검 범위	정확도	속도
KVIS-C-SC014	1개 세트	Issue1 Issue2 Issue3	삽입물과 함께	100%	4 PC / 분
			물품 번호와 물질 순환 표시의 폰트가 완전한지
			덴소 폰트와 회전표시가 완전한지
	1개 세트	Issue4	피드 홀이 있을지, 홀 위치가 이탈되는지	99%
	2개 세트	Issue5	화이트닝, 이물이 있을지	99%
	2개 세트	Issue6	탄 재료, 재료의 부족, 모서리 위의 거친 부분	99%
	1개 세트	Issue7	이젝터 핀이 거친 부분 또는 충돌을 가지고 있는지	99%
	이 장치가 듀얼 채널 모드를 채택하기 때문에, 장치는 동시에 전부 합하여 카메라의 14개 세트를 이용하고, 2개 제품을 발견합니다

검사 제품 기술

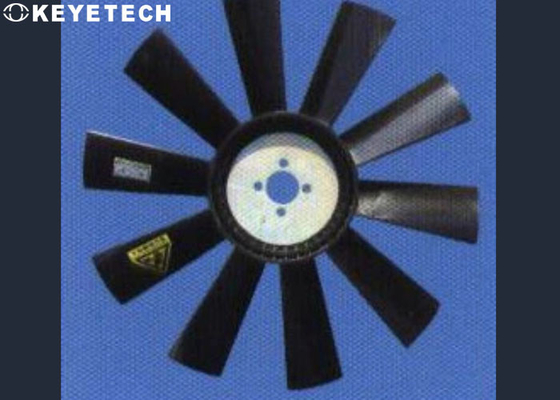

전기 제품의 인기와 함께, 더 점점 더 많은 집들과 사무실은 전기 장비를 사용하고 있습니다. 전기 장비의 부품으로서, 전기 제품의 Fan 날은 전기 제품에서 주요한 역할을 합니다. Fan 날은 전기 제품에서 열기를 냉각시키고 낭비하기 위한 도구입니다. 그것은 사용 동안 전기 제품을 보호하고 와이어 소진을 방지할 수 있고 화재가 과열에 의해 발생되었습니다.

점검 범위

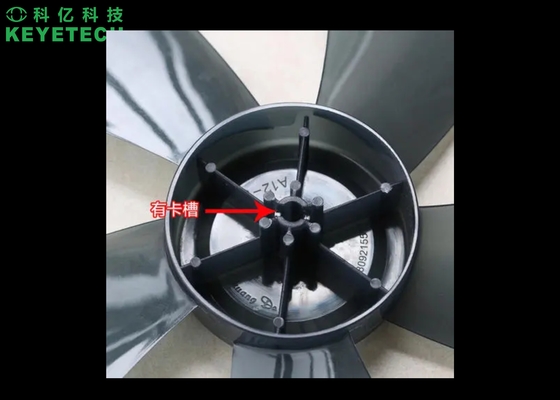

1번 팬 블레이드 삽입은 옳은 방향에 설치되고, 수지에 의해 커버되지 않습니다. (삽입물의 잘못된 방향은 소비자들이 설치할 수 없게 할 것입니다)
2. 팬 잎 팬 심장 위의 번호와 텍스트 글꼴은 완전합니다 (Fan 날 위의 불완전한 폰트는 출현에 결여되어 있는 것으로 고려합니다)
3. 팬 잎 팬 마음 위의 덴소 폰트와 회전표시는 완전합니다 (Fan 날 위의 불완전한 폰트와 회전표시는 출현에 결여되어 있는 것으로 고려합니다)
4.팬 핵심 위의 피드 홀의 어떤 균열, 수축과 외관상 거친 부분 (그와 같은 결함은 Fan 날의 서비스 수명을 단축시킬 것입니다)
5. 어떤 화이트닝과 이물과 Fan 날의 앞과 뒤쪽에 거친 부분을 충전하는 것 (그와 같은 결점은 불충분 외관과 고다이나믹 균형을 야기시킬 것입니다)
6. 어떤 연소, 불충분한 충전, 충돌과 Fan 날 이 아우터 링의 수지 관절에 있는 거친 부분. (그와 같은 결점은 불충분 외관과 고다이나믹 균형을 야기시킬 것입니다)
7. 팬 핵심 위의 이젝터 핀의 이젝션 위치 안에 있는 어떤 불황 (그와 같은 결점은 불충분 외관과 고다이나믹 균형을 야기시킬 것입니다)

탐지 시스템의 전신상태

전체적 장비는 기계적 메카니즘, 시각적 광학 하드웨어와 검출 시스템 소프트웨어를 통합합니다. 일반 검출은 1분에 속도는 4이 (장비가 듀얼-채널이기 때문에, 이 속도가 함께 2개 채널의 속도입니다)과 장비가 매우 생산 효율을 향상시키는 7*24 조업 시간을 실현할 수 있습니다.

고화소 산업적 카메라, 이중 정지 점검, Fan 날 외관 결점의 포괄 감시의 14개 세트로, 전기 Fan 날 정밀 검사 장비. 시스템이 샘플 영상을 수집한 후, 영상 처리 소프트 웨어는 좋고 결함 제품을 결정하기 위해 표준화된 표본으로 비교되고 분석됩니다. 결함 제품, 카운팅 기능을 위한 온라인 알람은 정확도를 계산한 완성품 탐지가 100%인 후에 실현될 수 있습니다. 소프트웨어는 샘플 비교 표준을 공개할 것이고 이로써 결함 률을 제어하면서, 소비자 사이트 위의 운영이 비교 정확도를 제어하고 가장 그들의 생산 조건에 적합한 정확도 기준을 선택할 수 있습니다.

점검 범위

1, 정밀 검사 장비의 전체 집합은 기기 부품, 시각적 전자 하드웨어와 감사 시스템 소프트웨어를 포함합니다. 양쪽 당들은 현장 설비 커넥션을 용이하게 하기 위해 컨베이어 라인의 높이를 미리 결정할 필요가 있습니다.

2, 사용될 카메라의 번호와 고객을 위한 마지막 요구조건에 따른 상응하는 검사 내용을 결정하기 위한 이 장비 필요. 참조로서 다음 표는 참조로서 뿐입니다.

4, 카운팅 기능이 완성품이 조사되는 후에 실현될 수 있고 계산이 정확도는 100%입니다.

5, 사용 동안 정기적으로 유지되고 세정되기 위한 (컨베이어 벨트 크리닝, 카메라 세정, 기타 등등과 같이) 테스트중인 장비 필요. 시험 장비 자체는 피검 시료에 이차적 오염원들을 야기시키지 (파편들, 미세 발포제, 기타 등등과 같이) 않을 것입니다.

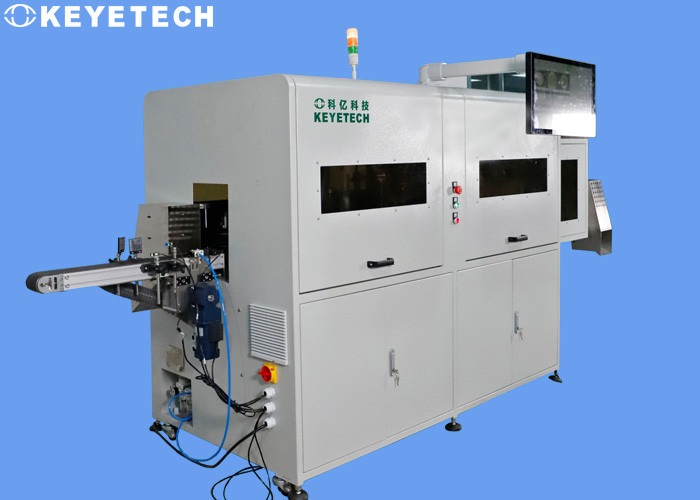

6, 장비 개략적인 이미지

결함 탐지를 위한 ODM 선풍기 잎 산업 검열제도 aoi 장치 7

Ø 장비는 독립적 기계적인 구조 골조를 가지고 있고 수술대가 장비의 작업 동안 안전을 보장하기 위해 보호 커버 (플렉시글라스 또는 탄소강 용사물)을 가지고 있습니다.
Ø 모두 장비의 외부 모터와 다른 부품은 보호 대책을 가지고 있습니다
Ø 장비는 2 비상용정지스위치, 장비를 막기 위한 원 콜을 갖추고 있습니다.
Ø 장비는 220v 두단계 전력을 사용하고 장비가 설치 동안 기초를 두고 장비 누출을 방지하기 위해 결함을 제거할 것입니다
오퍼레이션 모듈
Ø 우리의 장비는 그것이 동시에 2개 종류의 제품을 발견할 수 있다는 것을 의미하는 듀얼-채널 탐지를 채택합니다.
제품 정밀 검사가 완료되고, 제품이 빠져나가고, 제품이 검증 결과에 따라 처리된 후, Ø 장비는 손으로 완료되고, 그것이 장비의 입력이 손으로 인스펙션 스테이션부에 위치한다는 것을 의미하고, 그리고 나서 장비가 시작됩니다.
Ø 한 사람은 장비 작동과 하역의 모든 절차를 완료합니다.
