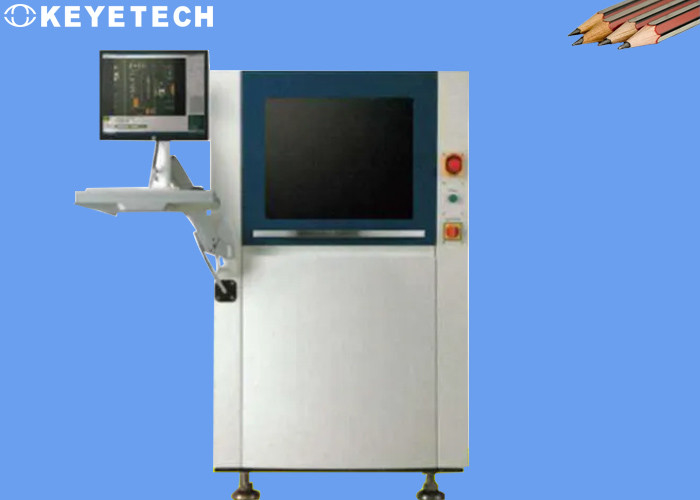

연필 품질 검사 기계 제품 검사 시스템 500pcs/Min

장비 특징 :

점검 원리

현대 연필 가공 처리는 적당한 두께에 연필 위원회를 편평하게 하기 위해 플래너를 사용하고 리드 코어의 지름과 일치하는 코어 슬롯과 슬롯 보드를 가지고 있고, 그리고 나서 리드 코어와 연필 위원회를 접착시키는 것입니다. 연필을 사용하는 느낌은 연필 몸과 상당히 관계가 있습니다. 많은 다양한 연필 몸의 처리 방법이 있기 때문에, 연필 몸의 출현은 또한 다릅니다.

KEYE 기술에 의해 설계된 연필 신체 외관 결점 검출 장비는 연필 신체의 출현에 모든 범위의 감사를 수행했습니다. 주로 폴리 에틸 나프탈렌 본체의 외관 결점을 위해. 들쭉날쭉한 것과 같은, 러프 컷 표면, 거친 부분, 변형, 손상, 스크래치, 때, 골절, 닉, 결함, 감소, 예리한 가장자리와 다른 결점.

점검 세부 사항

우리의 디자인 설계는 연필 몸의 외관 결점을 위한 모든 범위의 육안 검사를 수행하기 위해 일련의 고화소 산업적 카메라와 고성능 스트로보광 소식통들을 사용합니다. 정밀검사 속도는 / 분 300~500 부분입니다. 장비는 7*24 시간을 달성할 수 있습니다. 그것은 24시간 내내 운영하고 자격이 없는 제품이 자동적으로 온라인으로 거절될 수 있습니다.

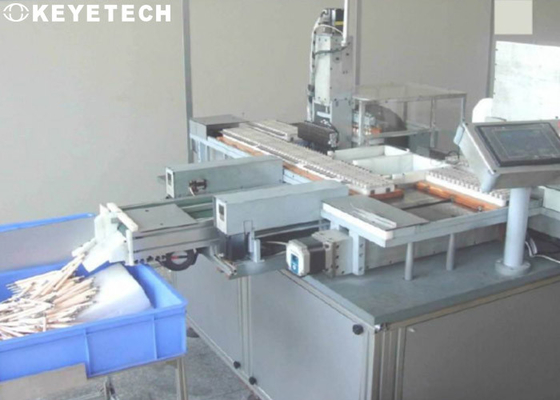

정밀 검사 장비의 전체 집합은 기기 부품과 시각적 전자 하드웨어와 감사 시스템 소프트웨어를 포함합니다. 정밀검사 기계의 디 엔트랜스와 출구는 자동화 메커니즘과 통합되 (자세한 사항은 설계 도면을 참조하세요)과, 고객들의 특별한 생산 필요에 따라 상류와 하류 생산 장치에 연결될 수 있습니다 .

연필 원자재 검사의 근본 원리

지정 스테이션에 이동한 후, 연필 신체는 클램프 장치에 의해 잡히고 그것이 완전 원형을 위해 회전하기 위해 서보 모터에 의해 제어됩니다. 동시에, 면 위의 조명 공급원이 있고 라인 스캔 카메라가 다른의 해상도 스캔을 획득하기 위해 동시에 이미지를 캡쳐합니다. 정밀검사 소프트웨어는 이 그림을 표준 샘플사진과 비교하고, 상응하는 결점을 발견합니다.

5, 실시간 이미지

톱니, 러프 컷 표면, 거친 부분
