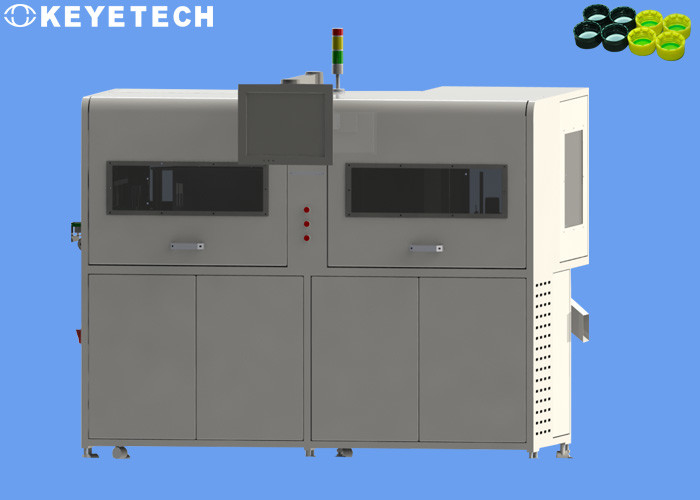

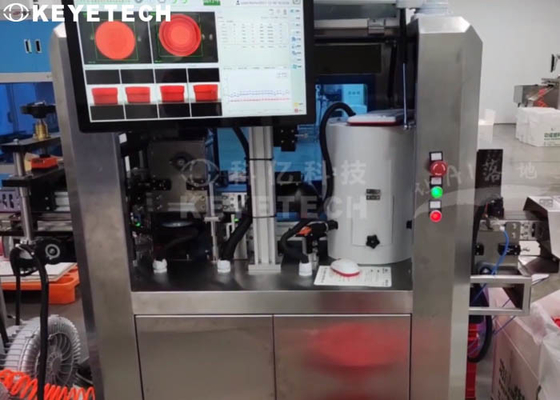

HD 디스플레이 화면이 있는 28mm 1810 pco 캡 클로저 육안 검사 시스템

검사 세부사항

검사원리

이중 스테이션 독립 검사, 서로 90°에서 4대의 카메라가 측면에서 사진을 찍어 병 마개의 측벽을 검사하고 한 대의 카메라가 위에서 아래로 사진을 찍어 마개 상단을 검사하여 360° 전체를 달성합니다. -어안 렌즈 질문으로 인한 왜곡을 제거하는 보기 검사.엔코더 트리거 모드를 통해 두 스테이션의 NG(불량품) 블로우 포트는 엔코더의 기록 데이터와 함께 하나의 블로우 포트로 병합되어 장비가 외부 간섭 없이 고속으로 작동할 수 있도록 합니다.

검사 솔루션

1. 왜곡 방지 및 360° 풀뷰 감지 실현
단일 카메라는 위에서 아래로 사진을 찍어 덮개의 상단을 감지하고 기계적 구조가 간단하며 카메라 광원 설치가 용이합니다.

2. 간섭 제거 및 정확한 트리거(촬영)
첫째, 소프트웨어 프로그램 최적화 및 하드웨어 구성 업그레이드를 통해 감지 부분의 성능이 요구 사항을 충족하는지 확인합니다.그 후, 이미지 처리 시스템 FH 시리즈의 인코더 트리거 기능을 통해 트리거 위치가 진행되어 트리거 위치와 촬영 위치의 분리를 실현하여 광섬유 적색광의 간섭을 제거할 수 있을 뿐만 아니라 정밀한 다른 속도로 트리거링(촬영) .

3. NG(불량품)의 정확한 제거
NG(불량 제품) 거부에 영향을 미치는 두 가지 핵심 요소가 있습니다.

1. 카메라 위치 및 블로우 밸브 L 설치 위치
2. 분사 시간 T

두 가지 핵심 요소(L 및 T) 중 어느 값이 벗어나더라도 미스 블로잉, 과도한 블로잉 또는 잘못된 블로잉이 발생할 수 있습니다.따라서 엔코더 트리거 방식을 통해 NG(불량 제품)의 엔코더 위치가 PLC에 의해 기록된 다음 매개변수가 기계 인터페이스와 함께 수정되어 정확한 거부를 달성합니다(블로우 밸브에 의해 차단됨).

시스템의 장점

• AI 알고리즘: 높은 안정성, 환경 및 배경 방해에 적응;학습 후 다양한 결함 샘플을 자동으로 식별할 수 있습니다.
• 데이터화: 독립적인 데이터베이스, 여러 샘플 저장, 불량 제품 분석 및 이력 유지
• 다중 방향: 샘플 내부 및 외부에서 포괄적인 360°
• 높은 정밀도: 감지 정확도가 높을 수 있음
• 모듈화, 고객의 실제 요구에 따라 감지 기능을 유연하게 늘리거나 줄일 수 있습니다.
• 작동하기 쉬움: 작동하기 쉽고 유지 보수가 쉽습니다.
• 안전성: 의료용 재료 제조, 의료 용품 생산 환경을 완벽하게 준수
