아이스크림 종이컵 동안 시각적 패키징 정밀 검사 장비

제품 라벨은 상품을 중요한 상태 심볼이고 전통적 라벨이 상품을 표시하기 위해 직접적 스크린 인쇄와 열수축성 라벨과 자체 접착적 라벨을 사용합니다. 그러나, 동결된 제품 업계에, 전통적 브랜드는 동결의 야기된 쉬운 에지컬링과 물집이 생기게 과 나누기이고 습기가 다음 제품 판매에 영향을 미칠 것입니다. 필름 내 스티커의 출생은 이 현상의 좋은 변화의 시작입니다. 이것은 둘다 강하고 아름다운 전통적인 것 다른 새로운 라벨 패키징 형태이고 그것이 또한 넓게 포장 분야에서 다른 산업에서 사용됩니다. 인-몰드 스티커의 존재가 의미 심장하게 전통적 브랜드와 직접적 실크스크린 인쇄보다 낮은 제품의 전체적인 비용만을 만들지 않지만 또한 인-몰드 상표의 몸 전체는 폴리올레핀계 재료로 만들어지며, 그것이 압도되고 벗겨지는 것 없이 컨테이너에 의해서 재사용될 수 있고 어떤 2차 오염도 발생하지 않았습니다.

그러나, 생산 과정에서, 성형된 성수기가 영화 뒤에 있, 그것은 개별적으로 발견될 수 없습니다. 그러므로, 생산 과정에서, 제품 외관의 감지를 통하여, 생산 라인의 가능한 문제는 분석될 수 있고 크아이 기술이 컵 몸체를 위한 전체적 감지 계획을 세우고 체계적으로 제품에 대한 패키징 세부를 발견할 것입니다.

1. 감지 제품

식품 포장을 위해 사용된 PP 인-몰드 컵 프로덕트가 자세한 사항은 실제 샘플을 참조합니다.

2. 검출 원리

두 우주선의 결합 컨베잉 장치 (제품이 입이 위로 향하여 향하면서 직선에서 출력될 필요가 있고 제품 간격이 컵 입의 반지름 위에 유지되어야 합니다)을 통하여, 제품은 안정적이고 정돈된 방식으로 특정한 스테이션으로 옮겨지고 그리고 나서 산업적 카메라에 의해 잡힌 고화소 샘플 영상이 영상 처리 소프트 웨어로 옮겨지고 기준 시료가 좋은 상품과 결함 제품을 결정하기 위해 비교되고 분석되고,와 제어됩니다 그 결함 제품을 제거하고 마침내 해당 제품을 수집하도록 상응한 공기입니다.

소프트웨어는 샘플 비교 표준을 공개할 것이고 이로써 제품 결함 률을 제어하면서, 소비자 사이트 위의 생산 인력이 비교 정확도를 제어하고 가장 그들의 생산 조건에 적합한 정확도 기준을 선택할 수 있습니다.

3, 감지 세부 사항

우리의 디자인 설계는 병 몸체의 외관 결점을 위한 모든 범위의 육안 탐지를 수행하기 위해 고화소 산업적 카메라와 고성능 스트로보광 소식통들의 14개 세트를 채택합니다. 검출 속도는 1분에 120개 부분입니다. 장비는 7*24 조업 시간을 실현할 수 있고 자격이 없는 제품이 자동적으로 온라인으로 거절될 수 있습니다.

검출 설비의 전체 집합은 기기 부품, 시각적 전자 하드웨어와 검출 시스템 소프트웨어를 포함합니다. 감지 기계의 디 엔트랜스와 출구는 현장 컨베이어 라인과 통합되 (자세한 사항은 설계 도면을 참조하세요)과, 고객의 특별한 생산 필요에 따라 상류와 하류 생산 장치에 연결될 수 있습니다.

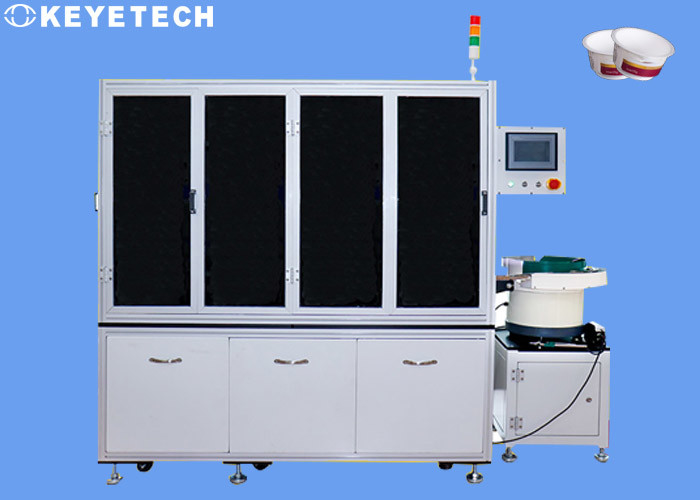

검출 설비는 아래의 그림 (참조)에 나타납니다 :

검출 장비는 사용 동안 정기적으로 유지되고 청소될 필요가 있는 (컨베이어 벨트 크리닝, 카메라 청정, 기타 등등과 같이)과 카운팅 기능이 완성품이 발견되는 후에 실현될 수 있습니다.

4.조직 구성

(1) 기계 부분 :

기계 부분은 모든 송신 장치와 전자 하드웨어 (산업적 카메라를 가져가는 시스템의 핵심 구성 요소입니다,

조명 공급원, 산업용 컴퓨터, 터치 스크린, 전기 박스,etc.).

그림이 정확하게 잡힐 수 있도록, 컨베이어 벨트는 미끄러져 움직인 것 없이 벨트의 표면에 샘플을 흡착하고 고치기 위해 진공 흡착 작용 벨트를 채택합니다.

(2) 하드웨어 부분 :

하드웨어 부분은 카메라, 렌즈, 조명 공급원, 고속 공기 밸브, 컴퓨터, 터치 스크린과 다른 전기 장비를 포함합니다.

(3) 검출 소프트웨어 :

소프트웨어는 장비의 마스터 제어 플랫폼이고 특정 기능이 다음과 같습니다 :

1. 체계 검출 기능을 가능하게 하고 마무리하세요
2. 탐지 인덱스 파라미터와 정확도의 조정.
3. 템플릿 샘플링과 저장, 샘플 검출 정보 스토리지와 리콜.
4. 촬상 화면 보정 기능
5. 시스템 실시간 생산 정보 (자격 있는 요금, 총샌산량, 속도, 기타 등등) 디스플레이, 역사적 생산 정보 브라우징, 수출과 저장 기능.
6. 권한 관리는 로그인 계정에 근거했습니다 (일반적 연산과 같이 사용자들이 매개 변수 조정 권한을 무력하게 합니다)
7. 기계적 시스템의 일부 (송신 장치의 개시, 유물의 제어, 경보 신호의 조정과 같이)의 작전과 조정
8. 다른 기능

이미지는 실제 기계에 의해 수집되었습니다 (자세한 사항은 실제 샘플을 참조하세요) :
