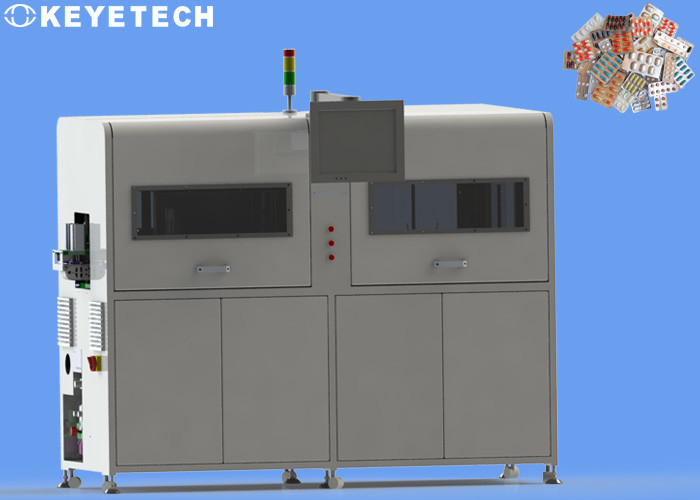

스트로보광 근원과 태블릿 의약품 정밀 검사 장비

스트로보광 근원과 태블릿 의약품 정밀 검사 장비

점검 원리

약품 안전성은 항상 사람들이 유의하는 핵심 문제였습니다. 마약의 품질 검사는 안전 생산과 약물의 사용을 위한 중요한 개런티를 제공하는 마약 생산의 분야에서 중요 링크입니다. 약물의 출현 검사는 약물 검사에 중요 링크 중 하나입니다. 그것의 대량 수요와 고급 품질 시험 요구 사항 때문에, 현재 설명서 테스트는 항상 불확실하고, 정확도가 결핍됩니다. 그러므로, 약물의 존재 유무 정밀검사에 대한 머신 비전 기술의 적용은 수동 검사의 많은 단점을 넘어서고, 그것의 정확도와 작업 효율을 향상시키고, 또한 미래에 약물 사찰의 개발 트랜드인 기업의 비용을 줄일 수 있습니다.

제약업계에서, 알루미늄 호일 꽉 찬 소형 셸은 넓게 사용됩니다. 많은 약이 처음으로 알루미늄 호일 꽉 찬 캡슐로 채워지고 그리고 나서 환자들에게 주어져서 그들의 질은 직접적으로 사람들의 건강과 관련됩니다. 경질 캡슐의 국가적 약물 검사 기준과 증가하고 있는 검사 크기의 지속적인 개선과 함께, 캡슐의 품질 테스팅을 위한 전통적 설명서 빛 검사 방법은 소형 제조들의 필요를 충족시켜 주기가 어렵습니다. 이 시각에, 매뉴얼 빛 사찰을 대체하기 위한 상대적으로 성숙한 컴퓨터 비전 검출 기술의 사용은 큰 상업적 전망을 가지고 있습니다. 비파괴적이고 비접촉 탐지 방법으로서, 캡슐의 전체적 품질을 보증하는 동안 머신 비전은 캡슐의 생산 효율을 향상시킬 수 있습니다.

점검 세부 사항

시스템은 패키지가 태블릿의 올바른 숫자와 종류를 가지는지 결정하기 위해 패턴 매칭과 색인식용을 사용합니다. 패키지에서 정제와 각각 정제의 색깔의 숫자를 확인하고, 알람을 발표하거나 자격이 없는 패키지를 거절하세요. 이미지 획득 장치의 디자인은 다음과 같습니다 :

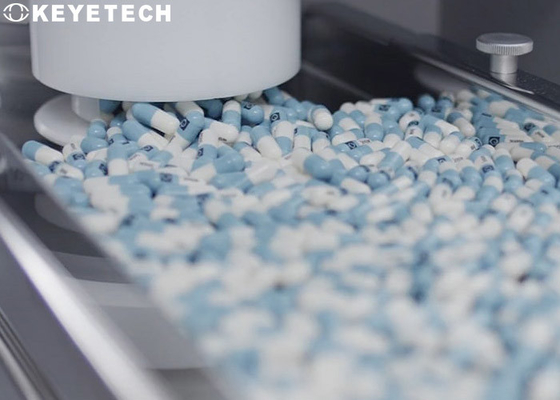

시험될 캡슐은 블랭킹 공항에 쏟아집니다. 캡슐이 디 엔트랜스로부터의 턴테이블에 위치할 때, 턴테이블은 하나씩 차례로 캡슐을 분리하는 것에 책임이 있고 그들을 소형 슬롯에 위치시킵니다. 이 시각에, 컨베이어체인은 연속적인 회전의 상태에 있습니다. 광전자식 센서가 컨베이어체인의 회전을 발견할 것이기 때문에, 조명 공급원은 스트로보스코픽앨리 그것이 지정된 컨베이어 위치를 통과할 때 캡슐을 밝힐 것입니다. 이 시각에, 산업적 카메라는 또한 캡슐 이미지를 캡쳐하고, PC를 기념하여 모인 이미지 데이터를 이동시키고, 소형 이미지의 결손을 결정하기 위해 PC에 설치된 소형 탐지 시스템을 사용하기 시작할 것입니다. 캡슐에 의한 판단 결과가 결함이 있을 때, 그것은 에어블로우 신호를 출력할 것이고 문제와 캡슐이 자격이 없는 캡슐 대기 박스로 몰리고 점검을 통과하는 캡슐이 자격 있는 대기 박스에 들어갈 것입니다.

시스템 매개 변수

우리의 디자인 설계는 병 몸체의 외관 결점을 위한 모든 범위의 육안 탐지를 수행하기 위해 고화소 산업적 카메라와 고성능 스트로보광 소식통들의 여러가지 세트를 채택합니다.장비는 7*24 조업 시간을 실현할 수 있고 자격이 없는 제품이 자동적으로 온라인으로 거절될 수 있습니다.

알고리즘 처리

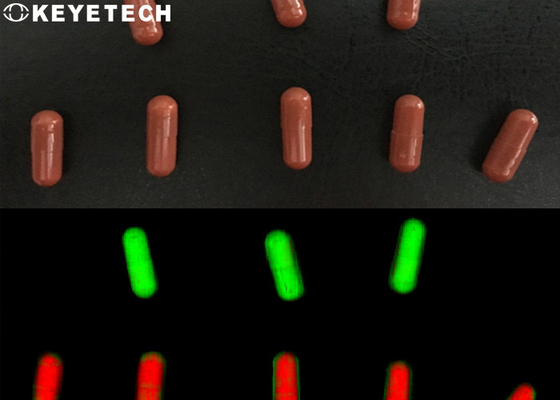

전체 이미지 가공 처리에서, CCD 이미지 센서가 익숙한 이미지 센서는 먼저 이미지를 획득하고 이미지가 인지되고 컴퓨터 또는 마이크로프로세서에 의해 운영될 수 있는 디지털 신호로 변환되어서, 캡슐 이미지가 Ａ／Ｄ 컨버터를 통하여 디지털 화상으로 변환시킵니다. . 이미지가 획득된 후, 캡슐은 선행 처리되고 (필터링, 화질 개선, 기타 등등) 추출을 특징으로 합니다, 분류와 캡슐에 대한 인식이 상상합니다.

탐색되는 자격이 없는 캡슐을 위해, 손상된 캡슐이 발견되는 것을 나타내면서, 탐지 시스템은 현재 신호를 PLC에게 보내고 중계기가 자격이 없는 제품을 폐기물 탱크에 넣기 위해 제거될 필요가 있습니다. 소형 검출의 알고리즘 분석 : 캡슐이 충전기로 채워진 후, 소형 본체와 캡슐 캡은 좋은 협정에 있습니다. 검출 프로세스 동안, 캡슐은 인간 요소, 기계 고장, 겹침 압력과 다른 요인으로 인해 손상되고 웨어를 포장할 수 있습니다. . 피해 정도와 웨어에 따르면, 시스템은 손상되거나 더 입혀지는 그 캡슐을 제거할 것이고 사람의 눈에 덜 손상되거나 닳아 해지지만 보이지 않은 캡슐이 자격 있는 캡슐로 간주될 수 있는 손상되거나 입혀진 그것들이 생산 과정을 감소시킵니다. 손실에.

우리의 장점
