Anhui Keye Information & Technology Co., Ltd.

|
| 원래 장소: | 중국 |
| 브랜드 이름: | KEYE |
| 인증: | NO |
| 모델 번호: | KVIS-B |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 훈증 없는 목재 |
| 배달 시간: | 4 내지 6 주 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 4 주 당 1개 세트 |

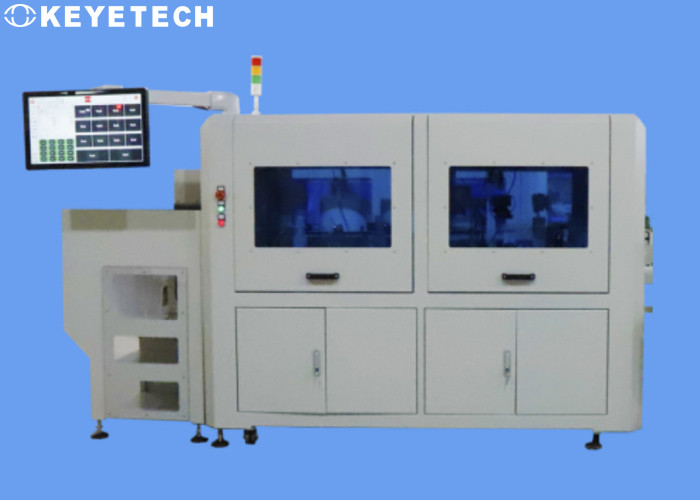

| 이름: | 술 패키지를 위한 이시온 병 정밀 검사 시스템 | 중량: | 500 킬로그램 |
|---|---|---|---|
| 원산지: | 중국 | 보증: | 1년이요 |
| 터치 스크린: | HD 산업적이 터치 스크린 | 특징: | 쉽게 작동하세요 |
| 기능: | 품질 검사 | 적용되세요: | 유리병 / 용기 |
| 기압: | 0.5~0.8MPA | 지불: | T/T,L/C,Paypal,Credit 카드, 등. |
| 하이 라이트: | 220V 병 검사 시스템,병 검사 시스템 160pcs/min,브랜디 포장 비전 시스템 |
||
탐지 원리
시스템은 안정적이고 질서정연하게 병을 소정의 스테이션으로 운송한 후, 캡쳐된 샘플 이미지를 고화소 산업용 카메라를 통해 이미지 처리 소프트웨어로 전송하고, 표준화된 샘플과 비교하여 불량품과 양호품을 구별한다. , 해당 공압 부품을 제어하여 결함 제품을 거부하고 적격 제품을 수집합니다.
소프트웨어는 샘플에 대한 비교 표준을 설정하고 작업자는 비교 정밀도를 제어하고 자신에게 가장 적합한 정밀도 표준을 선택할 수 있으므로 결함률을 제어하고 비용을 크게 절감할 수 있습니다.
발각세부
우리의 설계 계획은 11세트의 고화소 산업용 카메라와 고성능 스트로보스코프 광원을 사용하여 병 입구, 병 바닥 및 병 본체 결함에 대한 포괄적인 감지를 수행합니다.전체 감지 장비 세트에는 기계 부품, 시각 전자 하드웨어 및 감지 시스템이 포함됩니다.소프트웨어, 탐지 기계의 입구 및 출구는 컨베이어 라인과 통합될 수 있습니다,그만큼발각속도는 9600pieces/hour입니다, 장비는 가동의 7*24 시간을 깨달을 수 있습니다, 부적격 제품은 자동으로 거부될 수 있습니다.
| 시스템 작동 매개변수 | |||
| 치수 | 2.3×0.85×1.8(m) | 전력 및 주파수 | 220V 20A 50Hz |
| 총 전력 | 3.5kw | 기압 | 0.5~0.8MPa 순화 및 오일프리 |
| 작동 온도 | -20℃ ~ 60℃ | 작동 습도 | 상대 습도 50% 미만 |
카메라 구조 분포도는 다음과 같습니다.
메모:
- 병 본체 감지 외부.병 본체의 특성과 단일 카메라 시야각 범위를 넘는 병 본체의 높이를 고려하여 상하부 각각 4세트의 산업용 카메라를 사용하여 총 8세트의 카메라를 추가할 계획입니다. 광학 통합 캐비티 모듈의 두 그룹으로 구분되는 산업용 카메라와 이미징은 서로 간섭하지 않습니다.각 카메라의 획득 화각 범위는 위 그림과 같습니다.
--병 감지의 외부 바닥 표면.병 몸체의 바닥은 클램핑 메커니즘을 통해 매달려 있으며, 1 세트의 산업용 카메라가 그 아래에 설치되어 시각적 광원과 함께 사용되어 처리를 위해 외부 바닥의 이미지를 수집합니다.
- 병 입 영역 감지.병 본체 위에 산업용 카메라 1세트를 추가하여 시각적 광원과 함께 사용하여 처리를 위해 병 입구 내부의 이미지를 수집합니다.
- 병 감지의 하단 영역.병 상단에 산업용 카메라 세트를 추가하고 시각 광원을 사용하여 처리를 위해 병 하단 영역의 이미지를 수집합니다.
검출 기준은 다음과 같습니다.
| 모델 | 카메라 번호 | 감지 범위 | 탐지 내용 | 탐지 정확도 | 검출 정밀도 | 감지 속도 |
| KVIS-C -SC11 | 1 세트 | 병 입 | 검은 반점, 얼룩, 겹침, 버, 재료 부족 등 | ≥0.5mm | 적격 제품 99.5% | 160개/분 |
| 오탐은 0.5% 미만입니다 | ||||||
| 1 세트 | 병 바닥 | 검은 반점, 얼룩, 이물질 등 | ≥0.5mm | 적격 제품 99.5% | ||
| 오탐은 0.5% 미만입니다 | ||||||
| 4세트 | 병의 위쪽 영역 | 검은 반점, 얼룩, 누락 등 | ≥0.5mm | 적격 제품 99.5% | ||
| 오탐은 0.5% 미만입니다 | ||||||
| 4세트 | 병의 아래쪽 영역 | 검은 반점, 얼룩 등 | ≥0.5mm | 적격 제품 99.5% | ||
| 오탐은 0.5% 미만입니다 | ||||||
| 1 세트 | 병의 외부 바닥 | 검은 반점, 얼룩 | ≥0.5mm | 적격 제품 99.5% | ||
| 구멍 | ≥1mm | 적격 제품 99.5% |
카운팅 기능은 완제품을 감지한 후 수행할 수 있으며 카운팅 정확도는 100%입니다.
탐지 장비는 사용 중 정기적인 유지 보수 청소(카메라 청소 등)가 필요하며 장비 자체는 2차 오염원(예: 잔해, 미세한 거품 등)을 생성하지 않습니다.
제품 구성 세부정보
1. 기계 부품
| 이름 | 수량 | 단위 |
| 기어 | 몇몇의 | PC |
| 베어링 | 몇몇의 | PC |
| 모터 | 4 | PC |
| 벨트 | 4 | PC |
| 변속기 부품 | 1 | 세트 |
| 판금 부품 | 1 | 세트 |
| 흔들리는 것 | 1 | 세트 |
| 플렉시 유리 | 1 | 세트 |
2. 전자 부품 부품:
| 이름 | 큐단위 | 단위 |
| 130만 화소 카메라 | 11 | PC |
| 카메라 렌즈 | 11 | PC |
| 스트로보스코프 플래시 소스 | 삼 | PC |
| 레이저 비머 | 2 | 쌍 |
| 고속 솔레노이드 이젝터 | 2 | PC |
| 산업 전력 | 삼 | PC |
| 회로 트리거 보드 | 1 | PC |
| 주파수 변환기 | 5 | PC |
| 산업용 컴퓨터 | 1 | PC |
| HD 터치 스크린 | 1 | PC |
| 공압 부품 | 1 | 세트 |
| 경고등 | 1 | PC |
| 터미널/릴레이 | 1 | 세트 |
| 강한 와이어와 약한 와이어 | 몇몇의 | PC |
