원래 장소: | 중국 |
브랜드 이름: | KEYE |
인증: | NO |
모델 번호: | KVIS-B |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 훈증 없는 목재 |
배달 시간: | 4 내지 6 주 |
지불 조건: | L/C, T/T |
공급 능력: | 4 주 당 1개 세트 |
원산지: | CN | Model.No: | KVIS-B |
---|---|---|---|
중량: | 500 킬로그램 | 적용 가능합니다: | AOI 유리병 정밀 검사 시스템 기계 |
에프터 서비스: | 온라인 서비스 | 쇼룸: | 부정 |
테스트 리포트: | 공급하세요 | 전압: | 국가 표준에 적응하세요 |
OEM: | 예 | 모큐: | 1개 세트 |
하이 라이트: | 식초 유리병 검사 시스템,사이다 유리병 검사 시스템,oem 병 검사 기계 |
애플 사이다 식초는 현대 가정에서 일상적으로 즐겨 마시는 음료로 독특하고 상쾌한 맛으로 대중의 사랑을 받고 있습니다.현재 이 시장에는 많은 브랜드가 경쟁하고 있으므로 이 시장에서 기회를 잡으려면 포장이 대중을 위한 첫 번째 단계입니다.포장과 관련하여 포장 감지도 매우 중요합니다.작은 결함이 제품에 영향을 미치고 시장의 소비자를 놓칠 수 있습니다.Keye Tech는 병 본체의 검은 반점, 얼룩, 기포, 색상 차이, 불순물 및 기타 결함을 감지할 수 있는 포장 감지 업계의 첨단 기술을 보유하고 있습니다.이 장비는 라벨, 생산 배치 번호, 생산 날짜 등과 같이 병에 채워진 콜라를 감지할 수도 있습니다. 특정 감지 요구 사항은 기업의 특정 요구 사항에 따라 조정할 수 있습니다.
탐지 원리
시스템은 안정적이고 질서정연하게 병을 소정의 스테이션으로 운송한 후, 캡쳐된 샘플 이미지를 고화소 산업용 카메라를 통해 이미지 처리 소프트웨어로 전송하고, 표준화된 샘플과 비교하여 불량품과 양호품을 구별한다. , 해당 공압 부품을 제어하여 결함 제품을 거부하고 적격 제품을 수집합니다.
소프트웨어는 샘플에 대한 비교 표준을 설정하고 작업자는 비교 정밀도를 제어하고 자신에게 가장 적합한 정밀도 표준을 선택하여 결함률을 제어할 수 있습니다.

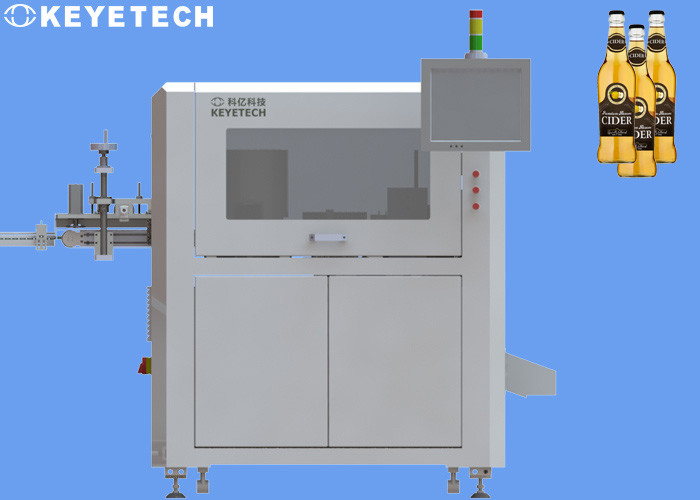

우리의 설계 계획은 11세트의 고화소 산업용 카메라와 고성능 스트로보스코프 광원을 사용하여 병 입구, 병 바닥 및 병 본체 결함에 대한 포괄적인 감지를 수행합니다.전체 감지 장비 세트에는 기계 부품, 시각 전자 하드웨어 및 감지 시스템이 포함됩니다.소프트웨어, 탐지 기계의 입구 및 출구는 컨베이어 라인과 통합될 수 있습니다,그만큼발각속도는 9600개/시간이고, 장비는 가동의 7*24 시간을 깨달을 수 있습니다, 부적격 제품은 자동으로 거부될 수 있습니다.
검출 기준은 다음과 같습니다.
모델 | 카메라 번호 | 감지 범위 | 탐지 내용 | 탐지 정확도 | 검출 정밀도 | 감지 속도 |
KVIS-C -SC11 | 1 세트 | 병 입 | 검은 반점, 얼룩, 겹침, 버, 재료 부족 등 | ≥0.5mm | 적격 제품 99.5% | 160개/분 |
오탐은 0.5% 미만입니다 | ||||||
1 세트 | 병 바닥 | 검은 반점, 얼룩, 이물질 등 | ≥0.5mm | 적격 제품 99.5% | ||
오탐은 0.5% 미만입니다 | ||||||
4세트 | 병의 위쪽 영역 | 검은 반점, 얼룩, 누락 등 | ≥0.5mm | 적격 제품 99.5% | ||
오탐은 0.5% 미만입니다 | ||||||
4세트 | 병의 아래쪽 영역 | 검은 반점, 얼룩 등 | ≥0.5mm | 적격 제품 99.5% | ||
오탐은 0.5% 미만입니다 | ||||||
1 세트 | 병의 외부 바닥 | 검은 반점, 얼룩 | ≥0.5mm | 적격 제품 99.5% | ||
구멍 | ≥1mm | 적격 제품 99.5% |
카운팅 기능은 완제품을 감지한 후 수행할 수 있으며 카운팅 정확도는 100%입니다.
탐지 장비는 사용 중 정기적인 유지 보수 청소(카메라 청소 등)가 필요하며 장비 자체는 2차 오염원(예: 잔해, 미세한 거품 등)을 생성하지 않습니다.
샘플 검출 패턴의 예
아래의 패턴은 모두 기존 Keye 감지 시스템의 실시간 샷입니다.세부 사항은 다음과 같습니다.
병 입구의 나사 톱니에 노치 또는 변형
탐지 소프트웨어 기능:
- 시스템 감지 기능을 열고 닫습니다.
-검출 지표 매개변수 및 정확도 조정.
- 템플릿 샘플링 및 저장, 샘플 감지 정보 저장 및 호출.
- 카메라 이미지 보정 기능
- 실시간 생산정보 표시(적격률, 총생산량, 속도 등), 생산내역 조회, 내보내기 및 저장 기능.
- 로그인 계정 기반 권한 관리(일반 작업 사용자는 매개변수 조정 권한 비활성화 등)
- 시스템의 기계적인 부분의 작동 및 조정
(전송 장치 열기, 에어 밸브 블로우 시간 조정 및 경보 신호 조정 등)
시스템 작동 매개변수 | |||
치수 | 2.3×0.85×1.8(m) | 전력 및 주파수 | 220V 20A 50Hz |
총 전력 | 3.5kw | 기압 | 0.5~0.8MPa 순화 및 오일프리 |
작동 온도 | -20℃ ~ 60℃ | 작동 습도 | 상대 습도 50% 미만 |
제품 구성 세부정보
1. 기계 부품
이름 | 수량 | 단위 |
기어 | 몇몇의 | PC |
베어링 | 몇몇의 | PC |
모터 | 4 | PC |
벨트 | 4 | PC |
변속기 부품 | 1 | 세트 |
판금 부품 | 1 | 세트 |
흔들리는 것 | 1 | 세트 |
플렉시 유리 | 1 | 세트 |
2. 전자 부품 부품:
이름 | 큐단위 | 단위 |
130만 화소 카메라 | 11 | PC |
카메라 렌즈 | 11 | PC |
스트로보스코프 플래시 소스 | 삼 | PC |
레이저 비머 | 2 | 쌍 |
고속 솔레노이드 이젝터 | 2 | PC |
산업 전력 | 삼 | PC |
회로 트리거 보드 | 1 | PC |
주파수 변환기 | 5 | PC |
산업용 컴퓨터 | 1 | PC |
HD 터치 스크린 | 1 | PC |
공압 부품 | 1 | 세트 |
경고등 | 1 | PC |
터미널/릴레이 | 1 | 세트 |
강한 와이어와 약한 와이어 | 몇몇의 | PC |
