고효율 220 PC / 분 EPI는 음료통을 위한 감사 시스템 기계를 병에 담습니다

물질부터 병까지 PET을 바꾸는 것의 과정에서, 말하자면 병 취입인 매우 중대한 프로세스가 있습니다. 포장용 병의 다양한 모양 안으로 기계 변환에게 각각 미완성품을 불어서 만드는 병. 병 취입기는 주조를 달성하기 위해 고속 회전에 의해 병 미완성품을 운전합니다. 성형 공정 동안, 보틀 마우스의 품질은 특히 비판적입니다. 피해, 삭감 또는 균일한 변형, 후속 충전과 같은 결점이 있고 세포막이 병의 가난한 봉합으로 이어질 것이며, 그것이 또한 많은 폐기물을 야기시킬 뿐만 아니라, 내부액이 나빠지게 하고 따라서 보틀 마우스의 결점을 발견하는 것은 특히 중요하면.

시스템 개요

시스템은 소정 방송국에 대한 병 샘플을 안정적이고 정돈된 방식으로 포장하는 아이스 티이를 옮기고, 그리고 나서 고화소 산업적 카메라를 통하여 생포된 샘플 영상을 영상 처리 소프트 웨어로 전송하고, 표준화된 표본과 비교하고 결함 제품과 좋은 상품을 구별하고, 압축된 공기를 통한 결함 제품을 제거합니다. 잘못된 검출 비율은 0.03입니다.

소프트웨어는 샘플을 위해 비교 표준을 수립합니다, 운영자들은 비교 정확성을 제어될 수 있고 이로써 결점을 제어하는 가장 좋은 양복 그들 자신이 평가되라고 정확성 기준을 선택합니다.

검출 성능은 다음과 같습니다 :

병 (카메라의 1개 세트)의 외부의 바닥의 -탐지 : 거기가 블랙홀, 흑점, 얼룩, 없는 마크 표식과 다른 결점이 있는지 탐색하세요.

병 (카메라의 1개 세트)의 내부의 바닥의 -탐지 : 거기가 흑점, 얼룩, 이질 물질과 다른 결점이 있는지 탐색하세요.

-병 입 탐지 (카메라의 1개 세트) : 거기가 보틀 마우스가 완전하다는 것을 보증하기 위해, 변형과 재료의 부족, 중첩, 거친 부분, 흑점, 얼룩과 다른 결점이 있는지 탐색하세요.

-병 물체 검출 (카메라의 8개 세트) : 흑점, 얼룩, 음란과 피해, 블랙홀과 심각한 일정하지 않은 두께와 같은 결점을 위한 모든 출현을 조사하세요. 병 패키징이 완전한, 라벨 누락, 라벨 누락, 컬링, 얼룩인 것을 포함하기.

-탐지 속도 : 200-220pcs/min

-탐지 정확도 : 0.2 밀리미터

-정확성 : 99%

-탐지 범위 : 안쪽이고 외부 최저인 것을 포함하는, 전체 병과 보틀 마우스.

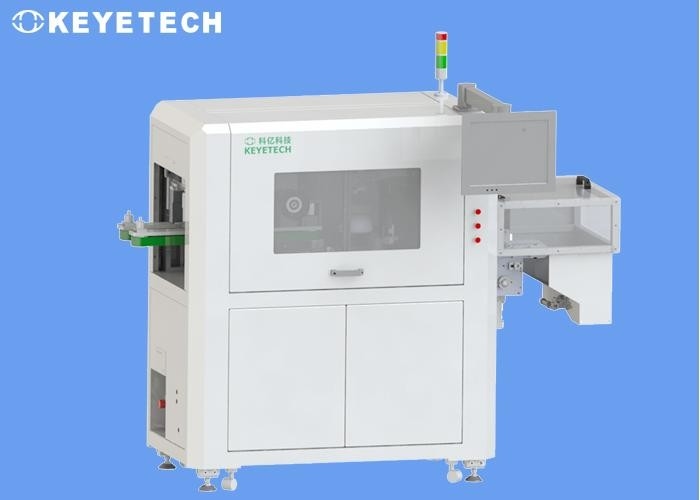

조직 구성

1. 기계 부분

고객은 고객의 현장 컨베이어 라인으로 장비 컨베이어 벨트 주입구와 수단의 연결을 용이하게 하기 위해 사전에 높이와 사이즈에게 현장 장비를 알려주어야 합니다. 투과 부는 모든 송신 장치를 가져가는 시스템의 핵심 구성 요소고 전자 하드웨어 (산업적 카메라, 조명 공급원들, 산업용 컴퓨터, 터치 스크린, 전기적 캐비넷, 기타 등등) 입니다 . 투과 부는 전자 시스템이 빨리 그리고 정확하게 이미지를 캡쳐하는 것을 보증하기 위해 진보적 분리 기술과 진공 흡착 작용 기술을 채택합니다. 탐지가 끝난 후, 장비는 검출 제품을 계산하는 기능을 추가합니다. 카운팅 정확도는 100%입니다.

2.소프트웨어 부분

소프트웨어는 장비의 일반적 제어 플랫폼이고 특정 기능이 다음과 같습니다 :

체계 검출 기능을 -열과 마무리하세요

탐지 인덱스 파라미터와 정확도의 -조정.

-템플릿 샘플링과 저장, 샘플 검출 정보 저장과 리콜.

-카메라 영상 보정 기능

-그 시스템은 실시간 생산 정보 (자격 요금, 전체 생산, 속도, 기타 등등), 역사적 생산 정보 브라우징, 수출과 세이브 기능을 게시합니다.

로그인 계정 (일반적 연산과 같이 사용자들이 매개 변수 조정 권한을 무력하게 합니다)을 기반으로 하는 -허가 관리

기계적 시스템의 일부의 -작동과 조정

(송신 장치와 공기 밸브 블로우 시간의 조정과 경보 신호의 조정을 여는 것과 같은 것)

파티 A가 추가할 필요가 있는 -추가적 기능

3. 하드웨어 부분

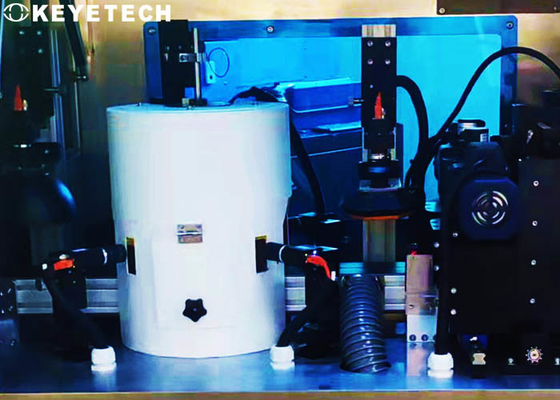

이 탐지 시스템은 11 고화소 산업적 카메라와 참으로 병 몸체의 360 도 검출을 달성할 수 있는 고광도 스트로보광 소식통들의 3개 세트로, 산업적 렌즈를 지원하는 것 사용합니다.

시스템의 전체적 논리제어는 단일 칩 마이크로 컴퓨터에 의해 실현되고 특정 기능이 다음을 포함합니다 :

사진을 찍기 위해 카메라를 -일으키

-말쑥한 조명 공급원 섬광 촬영 장치

-말쑥한 솔레노이드 방출기 성수기가 소모를 제거합니다

벨트 속도를 -제어하세요

시스템에서 물질 잼의 경우에 -긴급 처리

경고 광 시그널을 -일으키

기계 가공 프로세스
