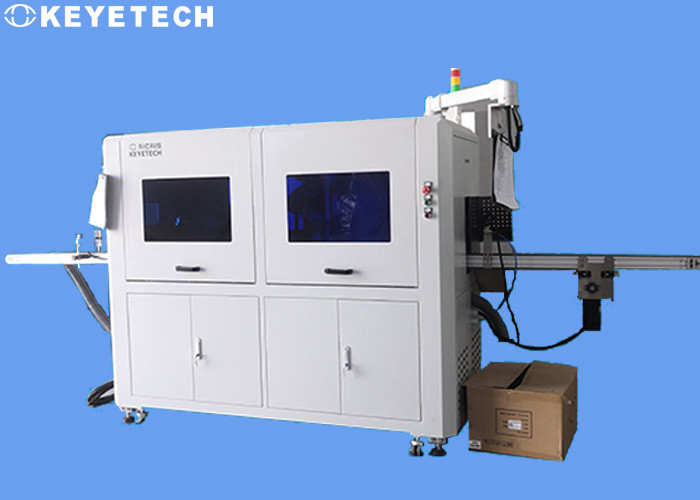

분유 깡통을 위한 GMP 워크샵 Ai 광학 캡 감사 시스템 기계

정밀검사 목적

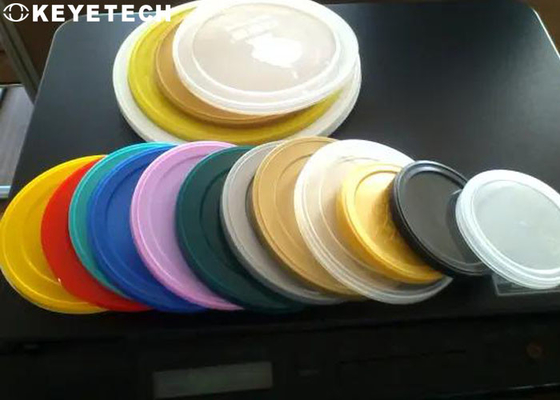

이 프로그램은 주로 안에 여러가지 유형의 분유 캡을 목표로 하고, 현장 통신에 따른 다음과 같은 시험 요구 사항에 대한 필요를 충족시킵니다 :

브랜드 :

1.브랜드가 있을지, 어떤 브랜드 또는 브랜드가 있는지 불완전합니다, 그것이 불일치 제품입니다 ;

2.브랜드는 왜곡되고 뒤틀림이 불일치 제품으로서 0.5 밀리미터보다 더 크도록 요구됩니다 ;

3.브랜드 증쇄를 위해, 2 또는 더 많은 시트는 불일치 제품이라는 것 요구됩니다. 만약 2 또는 더 많은 시트가 완전히 겹쳐지고, 명백한 특성을 가지면, 그들이 불일치 제품으로서 발견될 것입니다.

불완전한 주입, 거친 부분, 플래시 :

1.상자 덮개 뒤에 있는 가시 범위와 재료의 부족에서 불완전한 주입은 불일치 제품으로서 0.5 밀리미터보다 더 크도록 요구됩니다 ;

2.거친 부분을 요구하고, 자격이 없는 제품이라는 것 0.5 밀리미터 보다 번쩍거린 상자 덮개의 뒷면 커버의 거친 부분과 플래시.

없는 깨진 불완전한 개방 고리

1.불완전한 개방 고리 : 0.5 밀리미터보다 더 큰 재료의 부족은 자격이 없습니다

2.개방 고리 브로큰 : 1 밀리미터보다 더 커서 부서지는 것은 자격이 없습니다

3.개시 분실 : 없는 벨소리는 자격이 없습니다

실패하는 분유 숟가락 자루, 프레임

1.깨진 핸들 또는 핸들을 놓치는 것은 자격이 없습니다

2.깨진 프레임 또는 프레임을 놓치는 것은 자격이 없습니다

시스템에 대하여

• 장비는 중앙집중 제어를 실현하고 실시간 생산 상태를 제공할 수 있습니다 ;
• 가로행에서 거절된 5 또는 더 자격이 없는 제품이 있다면 시험 장비는 셔트 다운 신호를 호스트에게 보낼 것이고 알람이 호스트 요소 사이의 문제가 있을지 확인하기 위해 기술을 통보할 것이고 리셋과 문제 뒤에 있는 시작이 제거됩니다 ;

개요

전체 시스템은 기계적 메카니즘, 시각적 광학 하드웨어와 검역 시스템 소프트웨어, 결함 제품 거절과 계수 장치를 통합합니다. 장비의 정밀검사 속도는 완전히 현장 생산 속도에 적합하고 더 뒤 확대를 위한 큰 속도 흑자가 있습니다. 정밀검사 기계와 출구의 디 엔트랜스는 고객의 현장 컨베이어 라인과 통합될 수 있고 장비가 매우 생산 효율을 향상시키는 1일 조종된 7*24 시간일 수 있습니다.

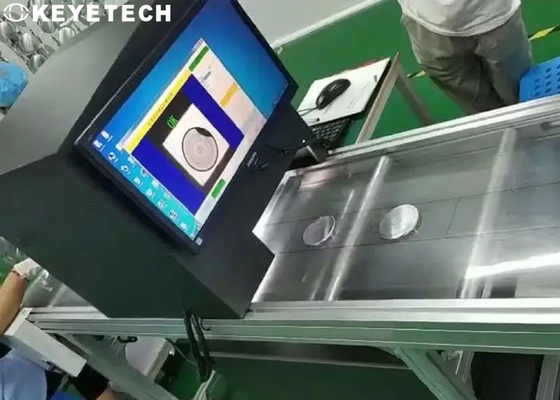

분유는 고화소 산업적 카메라가 산업적 렌즈, 분유 캡 브랜드의 결점의 포괄적 탐지, 찢기 쉬운 입, 분유 스푼, 변화 입, 등을 처리하면서, 정밀 검사 장비를 뚜껑을 덮습니다. 시스템이 샘플 영상을 수집한 후, 분석, 흑백 제품이 판단되어지고 결함 제품이 자동적으로 온라인으로 제거되는 후 그것이 영상 처리 소프트 웨어를 통하여 표준화된 모델과 비교해서 있습니다. 완성품이 발견된 후, 카운팅 기능은 실현될 수 있고 계산이 정확합니다. 소프트웨어는 샘플 비교 표준을 공개할 것이고 이로써 결함 률을 제어하면서, 소비자 사이트 위의 생산 인력이 비교 정확도를 제어하고 가장 그들의 생산 조건에 적합한 정확도 기준을 선택할 수 있습니다.

점검 세부 사항

1, 전체 시스템이 기기 부품, 시각적 전자 하드웨어와 감사 시스템 소프트웨어를 포함합니다. 양쪽 당들은 현장 장비 연결을 용이하게 하기 위해 컨베이어 라인의 높이를 미리 결정할 필요가 있습니다.

2, 최종 소비자의 요구에 따르면, 사용된 카메라의 번호와 상응하는 검사 내용은 이 조사를 위한 요구에 따라 결정됩니다. 다음 표는 검사 내용의 정확도입니다.

• 셀프 통제력에 의해 제품을 전면 단계 물질 핸딩과 전달 메커니즘에 두고, 푸셔 실린더 1/2를 통하여 2개 제품을 1열로 병합하고 인스펙션 스테이션부에 들어가세요 ;
• Ø 첫번째 점검은 배치합니다 : 진공 컨베이어 2를 통하여 브랜드 결손 의 위에 커버를 발견하고, 제품을 높이기 위해 일련의 카메라와 광 시스템을 설치하고 점검 작업을 실현하기 위해 바닥에 정밀검사 카메라와 조명 공급원을 설치하세요 ;
• Ø 두번째 점검은 배치합니다 : 일련의 카메라와 광 시스템을 설치하세요. 제품이 진공 컨베이어 2를 통과한 후, 그것은 컨베이어 3에 들어가 즉, 두번째 인스펙션 스테이션부에 들어갑니다. 정밀검사 카메라와 조명 공급원은 규제의 결점을 발견하기 위해 상부에 설치됩니다. 탐지
• Ø 세번째 점검은 배치합니다 : 카메라와 일련의 광 시스템의 8 일련을 설치하세요. 이 인스펙션 스테이션부는 스푼, 브라켓, 찢기 쉬운 입과 규제의 주변의 더 레인지의 결점의 탐지를 실현합니다.

시험 장비는 정기적으로 사용 동안 유지되고 청소될 필요가 있습니다 (컨베이어 벨트 크리닝, 카메라 세정, 기타 등등과 같이). 시험 장비 자체는 피검 시료에 이차적 오염원들을 야기시키지 (파편들, 미세 발포제, 기타 등등과 같이) 않을 것입니다.
