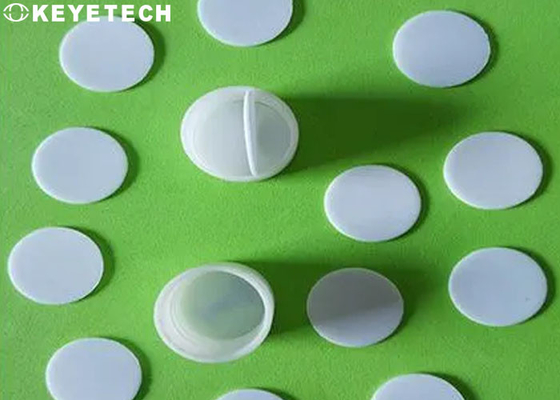

병마개 가스켓 실링 점검을 위한 AOI 점등 검사 시스템

업체 정보

주요 기술은 중국과학기술대학교에 대한 패턴 인식의 핵심 연구소에 의존하고, 광학, 기술, 전기, 컴퓨팅과 소프트웨어의 전체 기술 체인을 커버하는 고위급 박사 R&D 팀을 있습니다. 패키징 용기의 분야에서 프로젝트 거래를 통하여, AI 기술이 실제적 생산성으로 변환될 수 있도록, 3C, 의약품, 직물, 음식, 기타 등등, KVS-AI 소프트웨어와 하드웨어 플랫폼은 만들어졌습니다.

점검 원리

이 계획은 현장 위의 실제 제조 공정에 있는 제품 조건에 따라 설계되고 병 덮개 밀폐 파킹이 수동 검사 작업을 대체하기 위해 시각적으로 조사됩니다. 탐지 시스템은 전체적으로 시각적 광학 하드웨어와 검출 시스템 소프트웨어와 더블 패드 센서를 통합합니다.

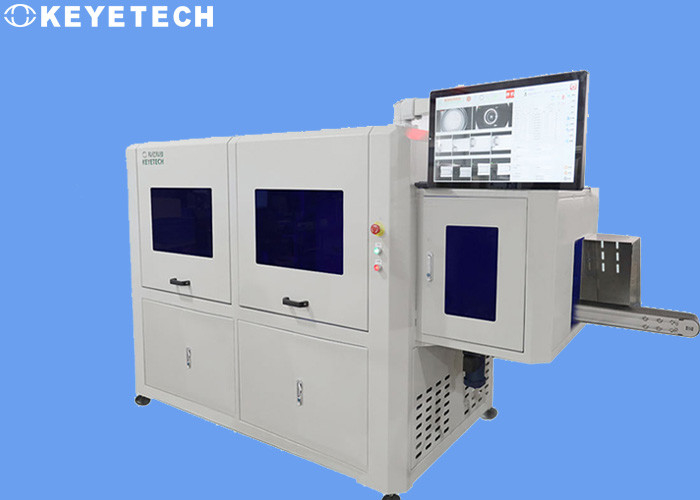

검출 장비는 생산 라인에 온라인으로 설치됩니다. 검출 속도는 폐쇄 없을 경우에 500/min 입니다. 장비는 매우 생산 효율을 향상시키는 1일 7*24 시간을 운영할 수 있습니다.

카메라의 애플리케이션

• 둥근 파이프의 입과 관내 조사는 파이프의 입이 아래쪽으로 직면하고 있는 방식에 따라 운반됩니다. 일련의 산업적 카메라는 파이프의 입과 처리를 위한 내부의 이미지를 수집하기 위해 시각적 조명 공급원들의 사용과 협력하기 위해 파이프의 입 하에 설치됩니다.
• 원형인 튜브의 외부 최저인 것의 탐지를 위해, 일련의 산업적 카메라는 위에 설치되며, 그것이 처리를 위해 강관의 외부 최저인 것의 이미지를 수집하기 위해 시각적 조명 공급원과 함께 사용됩니다.

• 라운드 튜브의 외부 최저인 것에 있는 주입 지점의 감사를 위해, 일련의 산업적 카메라는 튜브 몸체의 외부에 비스듬히 상부 위치에 설치됩니다. 시각적 조명 공급원들의 사용과 함께, 주입 지점에 있는 결점의 특징적 이미지는 탐지 효과를 달성하기 위해 빗각에 모아집니다.
• 둥근 파이프 신체에서 외부측의 감사를 위해, 산업적 카메라의 4개 세트는 360 도 환형 표면 감사를 형성하기 위해 관본체의 둘레에 설치됩니다. 시각적 조명 공급원들의 사용과 함께, 관본체에서 외부측의 이미지는 시스템에 의해 수집되고 처리됩니다.

조직 구성
전자 하드웨어 부품

• 전자적 하드웨어 부분은 산업적 카메라, 산업적 렌즈, 조명 공급원들, 트리거, 솔레노이드 밸브를 포함합니다 (폐기물을 거절합니다),
• 시스템 전기 제어 박스 (전기적이고 논리제어에 대한 책임이 있는)과 스레에-컬러 경보 광과 21 인치 터치 스크린.
• 시스템의 전체적 논리제어는 고속 FPGA 칩에 의해 실현되고 그것의 특정 기능이 다음을 포함합니다 :
• 사진을 찍기 위해 카메라를 일으키세요
• 트리거 광 근원 섬광 촬영 장치
• 유연하게 폐산물을 제거하기 위해 솔레노이드 밸브 실린더를 일으키세요
• 알람 발광 신호를 일으키세요
• 소프트웨어 부분

소프트웨어는 장비의 일반적 제어 플랫폼이고 그것의 특정 기능이 다음과 같습니다 :

• 체계 검출 기능을 가능하게 하고 무력하게 하세요.
• 탐지 인덱스 파라미터와 정확성의 조정.
• 템플릿 샘플링과 저장, 샘플 검출 정보 스토리지와 리콜.
• 촬상 화면 보정 기능.
• 실시간 시스템, 역사적 생산 정보 브라우징의 생산 정보 (요금, 총샌산량, 속도, 기타 등등을 통과하세요) 디스플레이
• 수출과 세이브 기능인 브라우즈.
• 로그인 계정 (예를 들면, 일반적 운영 사용자들이 매개 변수 조정 권한을 무력하게 합니다)에 따른 권한 관리.
• 다음과 같이 (그와 같은 기계적 시스템의 일부의 작전과 조정 : 공기 밸브의 공기 주입 시간의 송신 장치, 조정의 개시,
• 경보 신호 조정).

파티 A가 추가할 필요가 있는 부가 기능.
